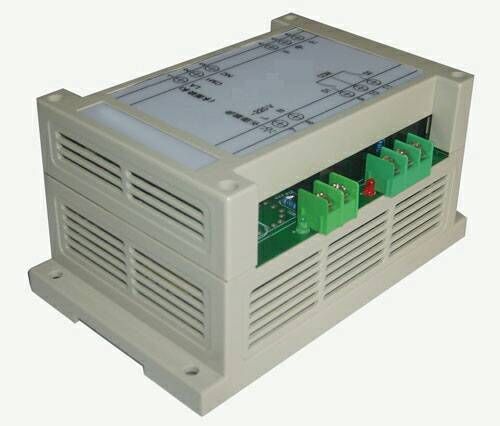

MQK-20雙機組供水控制器
文章來源：時間：2020-11-23 16:17:47瀏覽次數：次
\r
詳細說明
一、 系統概述
MQK-20供水控制器是雙機組供水控制器，可以控制兩臺泵循環工作，適用于農村雙水井供水，可以提供更大的供水量，而且雙水井供水穩定，不容易斷水。另外該控制器還可做為雙機阻氣壓供水系統而的控制器、可控制二臺泵循環工作。傳感器采用電接點壓力表，通過電接點壓力表設定的壓力上下限來控制工頻泵的啟動和停止。該產品采用的信號電流極低（uA級），反復使用也不會損傷傳感器的觸點，同時其靈敏性極高，產品的抗干擾能力也很好。
二、控制過程簡述
1、控制器上電后，在水箱（或水池）水位低于設定的下限水位情況下，控制器發出信號啟動1#泵工作，水箱水位上升，在水位變成高于設定的上限水位時，則控制器發出信號停掉1#泵，等下次水位再低于設定的下限水位時，則讓2#泵啟動，如此次交替工作。在一臺水泵啟動，延時約30秒后，而水位再次出現低于下限水位的情況下，則另一臺泵也投入運行，等水壓高于設定的上限水位時，再將兩臺泵一起停掉。
2、控制器上電后，在水壓低于電接點壓力表設定的下限壓力情況下，控制器發出信號啟動1#泵工作，水泵給氣壓罐補水增壓。如果水壓變成高于電接點壓力表設定的上限壓力，則控制器發出信號停掉1#泵，等下次水壓再低于設定的下限壓力時，則讓2#泵啟動，如此次交替工作。在一臺水泵啟動，延時約30秒后，而水壓再次出現低于下限壓力的情況下，則另一臺泵也投入運行，等水壓高于設定的上限壓力時，再將兩臺泵一起停掉。
三、主要性能指標
1、適用電壓范圍：AC190V—AC260V，額定電源電壓AC220V。
2、采用標準的控制器外殼，使用方便，美觀大方。
3、控制水泵接觸器的輸出（D1、D2）采用無源觸點，通斷電流是5A（AC250V）。
4、具有水源缺水停泵保護功能。
5、控制器的額定功耗：≤2W。
四、傳感器類型的選擇
通常選電接點壓力表，用戶也可自選在到達上下限壓力時能自動閉合的傳感器。
五、安裝及接線端子說明
1、控制器外形尺寸：145mmX90mmX72mm
2、使用環境為：無蒸汽、水滴、腐蝕、易燃、灰塵及金屬微粒的場所。
3、使用環境溫度：-20℃~50℃
4、相對濕度：20~90RH

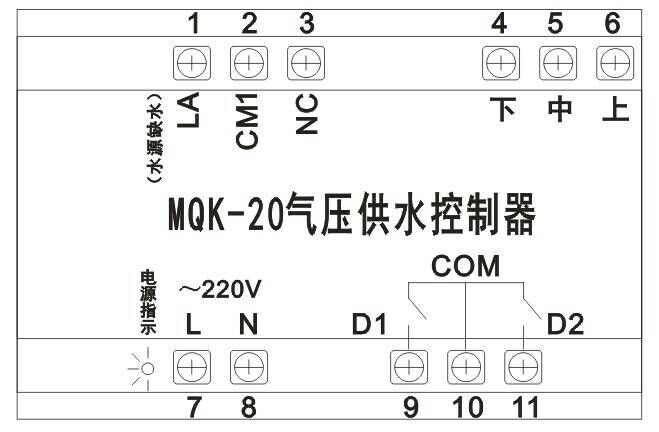

5、面板及接線端子說明：
接線端子說明：
CM1—信號輸入公共點1
LA—水源缺水控制（和CM1短接后，控制器正常工作；和CM1斷開后，水泵停止工作，缺水保護）
下：水位的下限探極（或電接點壓力表下限接點）
中：水位的中間移動探極（或電接點壓力表中間公共接點）
上：水位的上限探極（或電接點壓力表上限接點）
L—AC220V火線 N—AC220V零線
D1—控制1#泵工頻 D2—控制2#泵工頻
COM—D1和D2的公共輸入端
六、說明
1、接電接點壓力表最好用屏蔽線，且務必要與強電回路分開布線。
2、該控制器為非密封外殼，使用時要注意不要觸電和不要讓異物進入控制器殼內。
由于產品在使用中不斷地進行升級和完善，如本使用說明中個別參數或說明與實際產品不符，請電話咨詢，恕不另行通知。
一、 系統概述
MQK-20供水控制器是雙機組供水控制器，可以控制兩臺泵循環工作，適用于農村雙水井供水，可以提供更大的供水量，而且雙水井供水穩定，不容易斷水。另外該控制器還可做為雙機阻氣壓供水系統而的控制器、可控制二臺泵循環工作。傳感器采用電接點壓力表，通過電接點壓力表設定的壓力上下限來控制工頻泵的啟動和停止。該產品采用的信號電流極低（uA級），反復使用也不會損傷傳感器的觸點，同時其靈敏性極高，產品的抗干擾能力也很好。
二、控制過程簡述
1、控制器上電后，在水箱（或水池）水位低于設定的下限水位情況下，控制器發出信號啟動1#泵工作，水箱水位上升，在水位變成高于設定的上限水位時，則控制器發出信號停掉1#泵，等下次水位再低于設定的下限水位時，則讓2#泵啟動，如此次交替工作。在一臺水泵啟動，延時約30秒后，而水位再次出現低于下限水位的情況下，則另一臺泵也投入運行，等水壓高于設定的上限水位時，再將兩臺泵一起停掉。
2、控制器上電后，在水壓低于電接點壓力表設定的下限壓力情況下，控制器發出信號啟動1#泵工作，水泵給氣壓罐補水增壓。如果水壓變成高于電接點壓力表設定的上限壓力，則控制器發出信號停掉1#泵，等下次水壓再低于設定的下限壓力時，則讓2#泵啟動，如此次交替工作。在一臺水泵啟動，延時約30秒后，而水壓再次出現低于下限壓力的情況下，則另一臺泵也投入運行，等水壓高于設定的上限壓力時，再將兩臺泵一起停掉。
三、主要性能指標
1、適用電壓范圍：AC190V—AC260V，額定電源電壓AC220V。
2、采用標準的控制器外殼，使用方便，美觀大方。
3、控制水泵接觸器的輸出（D1、D2）采用無源觸點，通斷電流是5A（AC250V）。
4、具有水源缺水停泵保護功能。
5、控制器的額定功耗：≤2W。
四、傳感器類型的選擇
通常選電接點壓力表，用戶也可自選在到達上下限壓力時能自動閉合的傳感器。
五、安裝及接線端子說明
1、控制器外形尺寸：145mmX90mmX72mm
2、使用環境為：無蒸汽、水滴、腐蝕、易燃、灰塵及金屬微粒的場所。
3、使用環境溫度：-20℃~50℃
4、相對濕度：20~90RH
5、面板及接線端子說明：
接線端子說明：
CM1—信號輸入公共點1
LA—水源缺水控制（和CM1短接后，控制器正常工作；和CM1斷開后，水泵停止工作，缺水保護）
下：水位的下限探極（或電接點壓力表下限接點）
中：水位的中間移動探極（或電接點壓力表中間公共接點）
上：水位的上限探極（或電接點壓力表上限接點）
L—AC220V火線 N—AC220V零線
D1—控制1#泵工頻 D2—控制2#泵工頻
COM—D1和D2的公共輸入端
六、說明
1、接電接點壓力表最好用屏蔽線，且務必要與強電回路分開布線。
2、該控制器為非密封外殼，使用時要注意不要觸電和不要讓異物進入控制器殼內。
由于產品在使用中不斷地進行升級和完善，如本使用說明中個別參數或說明與實際產品不符，請電話咨詢，恕不另行通知。
